正面図
Dell™ Vostro™ 1200 オーナーズマニュアル
|

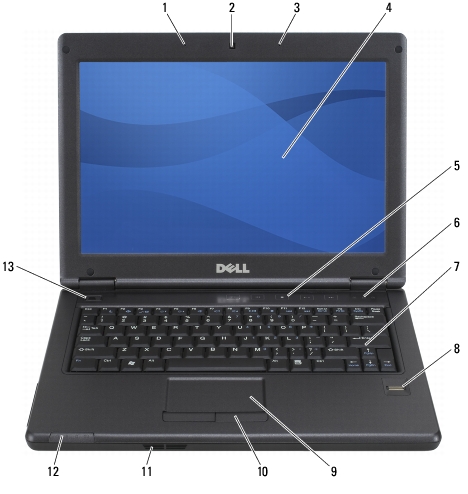

1 |
左アレイマイク （カメラ付きはオプション） |
2 |
カメラ （オプション） |
|
3 |
右アレイマイク （カメラ付きはオプション） |
4 |
ディスプレイ |
|
5 |
メディアコントロールボタン |
6 |
キーボードステータスライト |
|
7 |
キーボード |
8 |
指紋リーダー |
|
9 |
タッチパッド |
10 |
タッチパッドボタン |
|
11 |
スピーカー |
12 |
デバイスステータスライト |
|
13 |
電源ボタン |
|
|
マイク — ビルトインマイクにより、外部マイクに接続することなく通信ができます。
カメラ — ビルトインカメラは 2.0 メガピクセルの CMOS ウェブカメラを備えています。
ディスプレイ — ディスプレイの詳細については、ディスプレイの使い方を参照してください。
メディアコントロールボタン — ボリュームを調整するには、これらのボタンを押します。光量が少ない環境でキーボードを照らすときには、<Fn> キーと右矢印キーを押して、これらのライトのオンとオフの切り替えを行います。

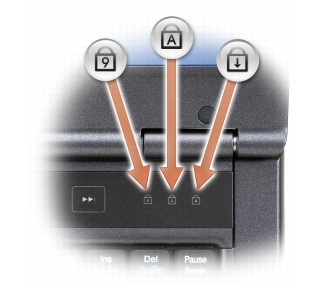

キーボードの上にある緑色のライトの示す意味は、以下のとおりです：
|
テンキーパッドが有効になると点灯します。 |
|
英字が常に大文字で入力される機能が有効になると点灯します。 |
|
Scroll Lock 機能が有効になると点灯します。 |
キーボード — キーボードには、テンキーパッドや Windows ロゴキーなどが含まれています。お使いのコンピュータがサポートするキーボードショートカットの状態については、キーの組み合わせを参照してください。
指紋リーダー （オプション） — Dell™ コンピュータのセキュリティ保護に使用します。指紋リーダーの上で指をスライドさせると、ユーザー固有の指紋を使用して身元確認が行われます。指紋リーダーの詳細に関しては、指紋リーダー （オプション） を参照してください。
タッチパッド — マウスの機能と同じように使用できます （タッチパッドを参照）。
タッチパッドボタン — タッチパッドを使ってディスプレイ上でカーソルを動かすときに、これらのボタンはマウスのボタンと同じように使用できます （タッチパッドを参照）。
スピーカー —
内蔵スピーカーのボリュームを調節するには、ボリュームコントロールボタン、ミュートボタン、またはボリューム調節のショートカットキーを押します （キーの組み合わせを参照）。

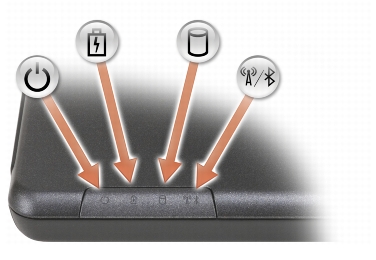

コンピュータがコンセントに接続されている場合、ライト
は次のように動作します：
コンピュータをバッテリーで作動している場合、ライト
は次のように動作します：
電源ボタン — コンピュータに電源を入れるか、もしくは省電力モードを終了するときに電源ボタンを押します （省電力モードを参照）。
|
注意： データの損失を防ぐため、コンピュータの電源を切る際は、電源ボタンを押すのではなく、Microsoft® Windows® オペレーティングシステムのシャットダウンを実行してください。 |
|

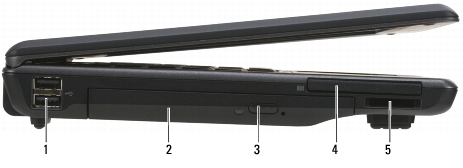

1 |
USB コネクタ （2） |
2 |
オプティカルドライブ |
|
3 |
取り出しボタン |
4 |
54 mm ExpressCard スロット （ワイヤレス） |
|
5 |
3-in-1 メモリカードリーダー |
|
|
USB コネクタ — コンピュータとアドオンデバイス （オーディオプレーヤー、ジョイスティック、キーボード、電話、スキャナ、プリンタなど） を接続します。
オプティカルドライブ —
フロッピードライブ、オプティカルドライブ、セカンドバッテリー、セカンドハードドライブ、または Dell TravelLite™ モジュールをサポートします （マルチメディアの使い方を参照）。
取り出しボタン —
オプティカルドライブ内のメディアを取り出します。
ExpressCard スロット — 1 枚の ExpressCard （PCMIA アダプタ付き） をサポートします。カードが取り付けられていないときに異物がコンピュータ内部に入り込まないようにするために、コンピュータのスロットにはダミーカードが取り付けられています （ExpressCard を参照）。
3-in-1 メモリカードリーダー —
3-in-1 カードリーダー 以下のカードのタイプをサポートします。SD、MMC、MS、MS Pro、MS Duo、SDHC。
|

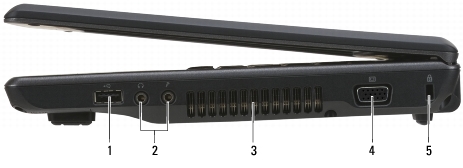

1 |
USB コネクタ |
2 |
オーディオコネクタ |
|
3 |
通気孔 |
4 |
ビデオコネクタ （VGA） |
|
5 |
セキュリティケーブルスロット |
|
|
USB コネクタ — コンピュータとアドオンデバイス （オーディオプレーヤー、ジョイスティック、キーボード、電話、スキャナ、プリンタなど） を接続します。
|
|
通気孔 — コンピュータは内蔵ファンを使って、通気孔から空気が流れるようになっています。これによって、コンピュータがオーバーヒートすることを防止します。
|
警告： 通気孔を塞いだり、物を押し込んだり、埃や異物が入ったりすることがないようにしてください。コンピュータの稼動中は、ブリーフケースの中など空気の流れの悪い環境に Dell コンピュータを置かないでください。空気の流れを妨げると、火災の原因になったり、コンピュータに損傷を与えたりする恐れがあります。コンピュータは熱を持った場合にファンを動作させます。ファンからノイズが聞こえる場合がありますが、これは一般的な現象で、ファンやコンピュータに問題が発生したわけではありません。 |
|
| モニターなどのビデオデバイスを接続します。 |
セキュリティケーブルスロット —
このスロットを使って、市販の盗難防止用品をコンピュータに取り付けることができます （セキュリティケーブルロックを参照）。
|

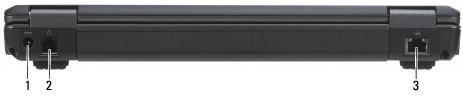

1 |
AC アダプタコネクタ |
2 |
モデムコネクタ （RJ-11） |
|
3 |
ネットワークコネクタ （RJ-45） |
|
|
|

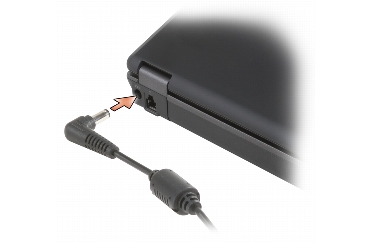

| AC アダプタをコンピュータに接続します。 |
AC アダプタは AC 電力をコンピュータに必要な DC 電力へと変換します。AC アダプタは、コンピュータの電源のオンまたはオフにかかわらず接続できます。
|
|
警告： AC アダプタは世界各国のコンセントに適合します。ただし、電源コネクタおよび電源タップは国によって異なります。互換性のないケーブルを使用したり、ケーブルを不適切に電源タップまたはコンセントに接続したりすると、火災の原因になったり、装置に損傷を与えたりする恐れがあります。 |
|
|
注意： AC アダプタケーブルをコンピュータから外す場合、ケーブルの損傷を防ぐため、コネクタを持ち （ケーブル自体を引っ張らないでください） しっかりと、かつ慎重に引き抜いてください。AC アダプタケーブルをまとめる場合、ケーブルの損傷を防ぐため、AC アダプタのコネクタの角度に従ってください。 |
|
| モデムの使い方の詳細に関しては、コンピュータに付属のオンラインモデムのマニュアルを参照してください。 |
|
| コンピュータをネットワークに接続します。コネクタの横にある 2 個のライトは、ワイヤネットワーク接続のステータスと活動状況を示します。 ネットワークアダプタの使い方の詳細に関しては、コンピュータに付属しているデバイスのユーザーズガイドを参照してください。 |
|
|
注意： ネットワークコネクタは、モデムコネクタよりも若干大きめです。コンピュータの損傷を防ぐため、電話回線をネットワークコネクタに接続しないでください。 |
|

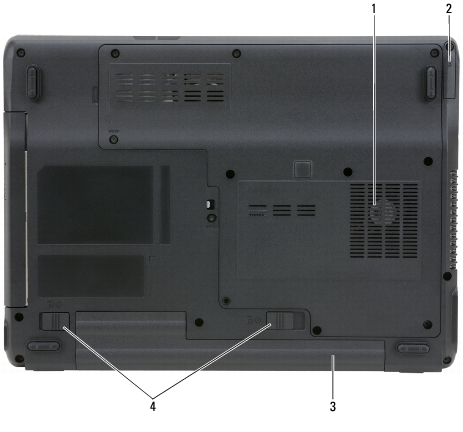

1 |
通気孔 |
2 |
オプションの Bluetooth® ワイヤレステクノロジ内蔵カードのカバー |
|
3 |
バッテリー |
4 |
バッテリーベイリリースラッチ （2） |
オプションの Bluetooth® ワイヤレステクノロジ内蔵カードのカバー — 詳細に関しては、カードに同梱のマニュアルを参照してください。すべてのワイヤレスデバイスを素早く有効または無効にするには、<Fn><F2> を押します。
通気孔 — コンピュータは内蔵ファンを使って、ファン通気孔から空気が流れるようになっています。これによって、コンピュータがオーバーヒートすることを防止します。
|
|
警告： 通気孔を塞いだり、物を押し込んだり、埃や異物が入ったりすることがないようにしてください。コンピュータの稼動中は、ブリーフケースの中など空気の流れの悪い環境にコンピュータを置かないでください。空気の流れを妨げると、火災の原因になったり、コンピュータに損傷を与えたりする恐れがあります。 |
バッテリー — バッテリーを取り付けると、コンピュータをコンセントに接続しなくてもコンピュータを使うことができます （バッテリーの使い方を参照）。
バッテリーベイリリースラッチ — バッテリーを交換します （バッテリーの取り外しを参照）。

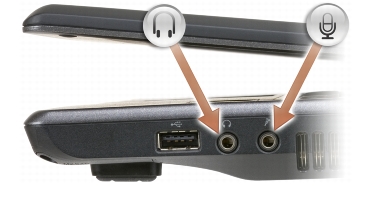

のコネクタにはヘッドフォンを取り付けます。
のコネクタにはマイクを取り付けます。
