FORCE SPARC CPU-50T(Desktop Solaris7)の下でのCAMACのテスト

1. FORCE SPARC CPU-50T(Desktop Solaris7)の下でのCAMACのテスト (Jan 25, 2002)
   以下の文書は、Desktop Solaris7 : 8/99 のメディアを使って、
   スタンドアロン・システムを構築し、そのシステムの下で
   camacのテストを行った時の記録です。


   ・(注). ここに示した実行速度は、camacドライバ"FORCE-50T-sol7"を
   動作させたときの値です。


   camacシングル・アクション Read/Write は 正常に実行できました。
   LAM 割り込み処理は正常に実行できました。
   ブロック転送 Read/Write は正常に実行できました。


   基本処理

   • camac 24 ビット・シングル・アクション Read の実行時間： 39μsec
   • camac LAM 割り込み処理に要する時間： 53μsec
   • camac ブロック転送 Read の実行時間：
     オーバーヘッド 140μsec
     8Kワード読み出すのに要した時は 20095μsec
     この時のデータ転送速度は、802 KByte/sec

onl50t、Desktop Solaris7 : 8/99


1. システム・プログラムのインストール
   onl50t、FORCE SPARC CPU-50T へ Desktop Solaris7 システム・プログラムをインストールする。


   1. システムを再インストールした時の記録(その2).
      1. システム・プログラムの再インストール時の記録. (Feb 7,2000)
         http://online.kek.jp/~inoue/Machine/onl50t/Solaris7/system-install5.txt
      2. システム再設定時の記録. (Feb 9, 2000)
         http://online.kek.jp/~inoue/Machine/onl50t/Solaris7/system-install6.txt


   2. システムを再インストールした時の記録.
      1. システム・プログラムの再インストール時の記録. (Nov 18,1999)
         http://online.kek.jp/~inoue/Machine/onl50t/Solaris7/system-install3.txt
      2. システム再設定時の記録. (Nov 22, 1999)
         http://online.kek.jp/~inoue/Machine/onl50t/Solaris7/system-install 4.txt


   3. システムをインストールした時の記録.
      1. システム・プログラムのインストール時の記録. (Nov 11, 1999)
         http://online.kek.jp/~inoue/Machine/onl50t/Solaris7/system-install1.txt
      2. システム設定時の記録. (Nov 12, 1999)
         http://online.kek.jp/~inoue/Machine/onl50t/Solaris7/system-install2.txt


2. VME ドライバのインストール
   onl50t、FORCE SPARC CPU-50T(Solaris7)へ VME ドライバのインストール。

   1. onl50t へ vme ドライバ v2.4.1 をインストールした時の 記録(その2) (Feb 9, 2000)

   2. onl50t へ vme ドライバ v2.4.1 をインストールした時の 記録 (Nov 24, 1999)



3. cc ドライバのインストール

   1. 64ビット・カーネルを使用した時
      1. onl50t、デスクトップ・システムへのcc ドライバのインストール
         1. cc ドライバをインストールした時の 記録(その2) (Feb 14, 2000)
         2. cc ドライバをインストールした時の 記録 (Nov 24, 1999)


      2. cc ドライバのデバッグ(その1)

         • onl50t、64ビット対応のcc ドライバにするためのデバッグ
           1. cc ドライバを見直した時の 記録 (Nov 26, 1999)
           2. 64ビット対応のドライバにするための作業を調べた時の 記録 (Dec 27, 1999)
           3. lintを使ってccドライバをチェックした時の 記録(その１) (Jan 17, 2000)


   2. 32ビット・カーネルを使用した時
      • onl50t、デスクトップ・システムへのcc ドライバのインストール
        1. cc ドライバをインストールした時の 記録 (Nov 29, 1999)


4. 実行

   1. 64ビット・カーネルを使用した時
      1. デバッグ１(基本動作のデバッグ)
         • onl50t、デスクトップ・システムで例題プログラムを実行
           1. 例題プログラムを実行した時の 記録(その2) (Feb 14,2000)
           2. 例題プログラムを実行した時の 記録(その1) (Jan 13,2000)



         • cc ドライバのデバッグ(その2)

           1. onl50t、64ビット対応のcc ドライバにするためのデバッグ(その2)
              1. camac Z、C、I に注目してデバッグした時の 記録 (Jan 25, 2000)
              2. camac シングルアクション read/write をデバッグした時の 記録 (Jan 25, 2000)
              3. システム再インストール後に camac シングルアクション read/write をデバッグした時の 記録 (Feb 23, 2000)
              4. camac LAM割り込み処理をデバッグした時の 記録 (Apr 12, 2000)
              5. camac LAM割り込み処理をデバッグした時の 記録(その2) (Apr 19, 2000)
              6. camac ブロック転送writeをデバッグした時の 記録 (May 12, 2000)
              7. camac ブロック転送writeをデバッグした時の 記録(その2) (June 12, 2000)
              8. camac ブロック転送writeをデバッグした時の 記録(その3) (Nov 16, 2000)
                 • VMEバスアナライザによるチェック

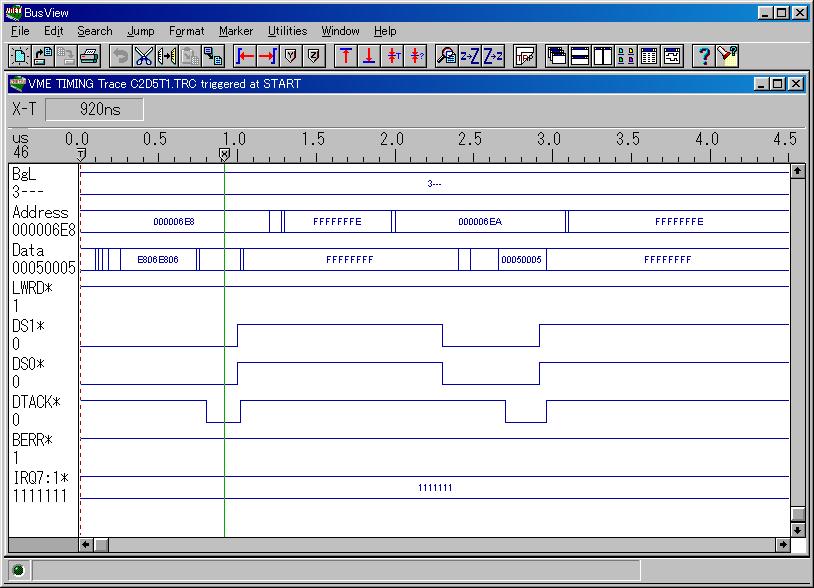

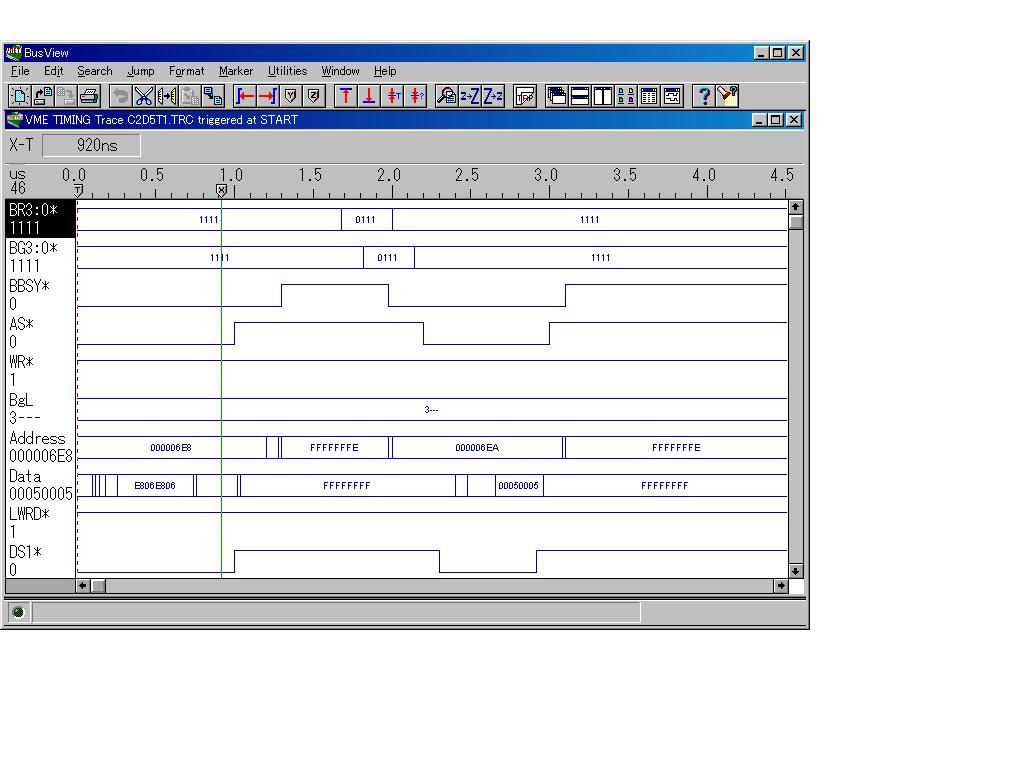

                   1. 2ワードの DMA write を実行した時(アドレスパターンでのトリガー) [1of2] 、 [2of2] (Nov 16, 2000)

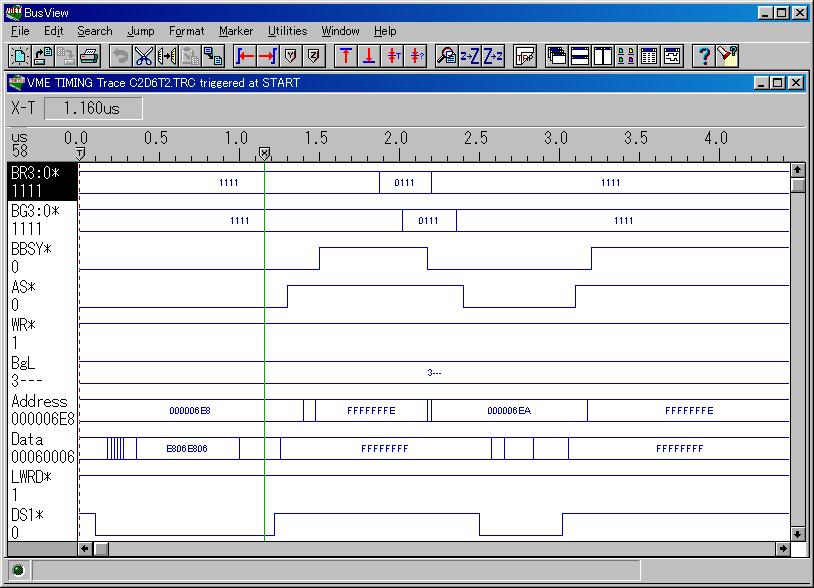

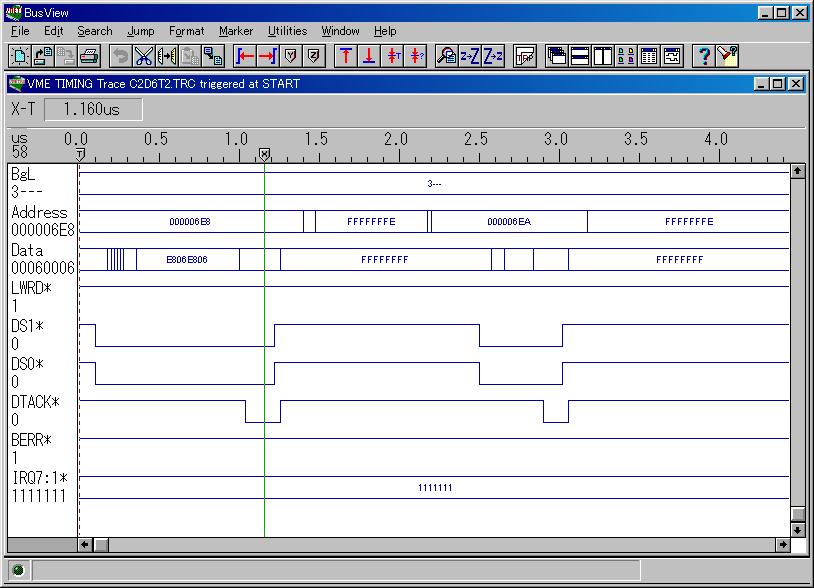

                   2. 1ワードの DMA read を実行した時(アドレスパターンでのトリガー) [1of2] 、 [2of2] (Nov 16, 2000)
                   3. 2ワードの DMA write を実行した時(データパターンでのトリガー) [1of2] 、 [2of2] (Nov 16, 2000)
              9. デバッグ、トレース用の文をはずして実行した時の 記録 (Nov 22, 2000)


      2. デバッグ2(リスト処理のデバッグ)
         • onl50t、デスクトップ・システムでリスト処理をデバッグ
           1. KEKリスト処理およびKineticリスト処理のデバッグ、現状確認 記録 (Dec 10, 2001)



   2. 32ビット・カーネルを使用した時
      1. 例題プログラムを実行した時の 記録 (Nov 30,1999)



5. CAMAC実行速度の測定

   1. 64ビット・カーネルを使用した時
      1. リスト処理可能なcamacドライバを使用した場合
      2. リスト処理未対応のcamacドライバを使用した場合
         1. camac シングル・ アクション、camac LAM 割り込み処理、camacブロック転送の実行速度を測定した時の 記録 (May 2, 2001)


   2. 32ビット・カーネルを使用した時
      1. camac シングル・ アクション、camac LAM割り込み処理、camacブロック転送の実行速度を測定した時の 記録 (Dec 6,1999)
         ccドライバのデバッグ(その1)
         • MAXLENサイズでのCDMAW実行について調べた時の 記録 (Dec 6,1999)



6. 配布キット作成

   1. リスト処理可能なcamacドライバの配布キットを作成した時の 記録 (Jan 15, 2002)
   2. リスト処理未対応のcamacドライバの配布キットを作成した時の 記録 (Jan 26, 2001)


7. 配布キットを使っての最終テスト

   1. リスト処理可能なcamacドライバの配布キット"FORCE-50T-sol7-list"を使って最終的なテストをした時の 記録 (Jan 17, 2002)
   2. リスト処理未対応のcamacドライバの配布キット"FORCE-50T-sol7"を使って最終的なテストをした時の 記録 (Feb 5, 2001)


8. camacドライバ公開

   1. 公開版、リスト処理可能なcamacドライバ、 "FORCE-50T-sol7-list" (Jan 21, 2002)
   2. 公開版、リスト処理未対応のcamacドライバ、 "FORCE-50T-sol7" (Feb 7, 2001)


9. アナウンス

   1. DAQ-sig および sun-users(KEK内部)メーリングリストへ "FORCE-50T-sol7-list"camacドライバ公開のアナウンス をした。(Jan 25, 2002)
   2. DAQ-sig および sun-users(KEK内部)メーリングリストへ "FORCE-50T-sol7"camacドライバ公開のアナウンス をした。(Feb 14, 2001)
